Citroen DS 23 Break 1974

Un altro DS 23 Break nella mia collezione , le condizioni generali sono buone , meccanica funzionante , telaio discreto , la carrozzeria e' un po' conciatina ma recuperabile .











L'idea e' quella di realizzare una replica un po' diversa da quelle che ho realizzato fino ad oggi , realizzare il modello che veniva utilizzato dall'emittente francese Europe 1 per i servizi radiofonici e televisivi . Non avendo trovato on line delle immagini relative a queste auto , mi sono basato sul modellino di questa Break 21 del 1967

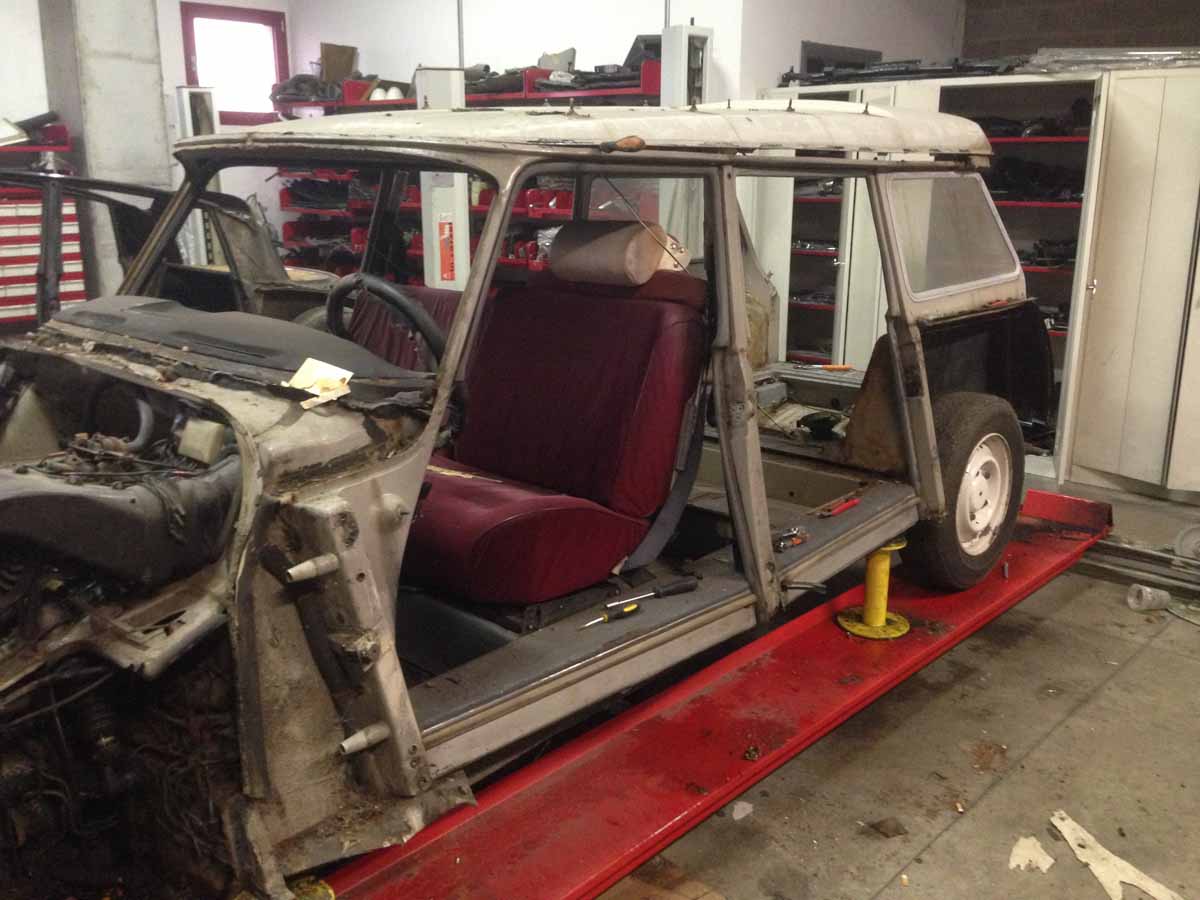

Smontaggio

Iniziamo un altro restauro con questa 23 Break . Sia di meccanica che di carrozzeria non presenta grossi problemi , a parte le due porte posteriori che sono corrose all'interno e di difficile recupero .



Il motore gira molto bene , ma per evitar sorprese e' meglio smontarlo e controllare ed eventualmente sostituire tutto quello che e' necessario .





Gli interni sono da rivedere completamente , volante cotto e cruscotto tagliato .











Terminato lo smontaggio di tutti i componenti della carrozzeria possiamo procedere con la fase successiva : La SABBIATURA .



Con questa fase si evidenziano tutte le parti corrose che prima non si possono vedere per eventuali stuccature o catramate che possono nascondere eventuali punti mangiati dalla ruggine .





Sabbiatura e ricostruzione Telaio

Prepariamo sul carrello il telaio per la sabbiatura in modo tale da evidenziare le parti corrose da sostiutuire .







Le zone piu' corrose del telaio sono i longheroni laterali e la sede dei vetri posteriori , un classico per le DS break .



Niente di grave le parti principali non sono danneggiate, solo un po' di lavoro in piu' come lattoneria .







La corrosione ha fatto pochi danni . Ripariamo anche la zona dei vetri posteriori , anche quella corrosa dalla ruggine .

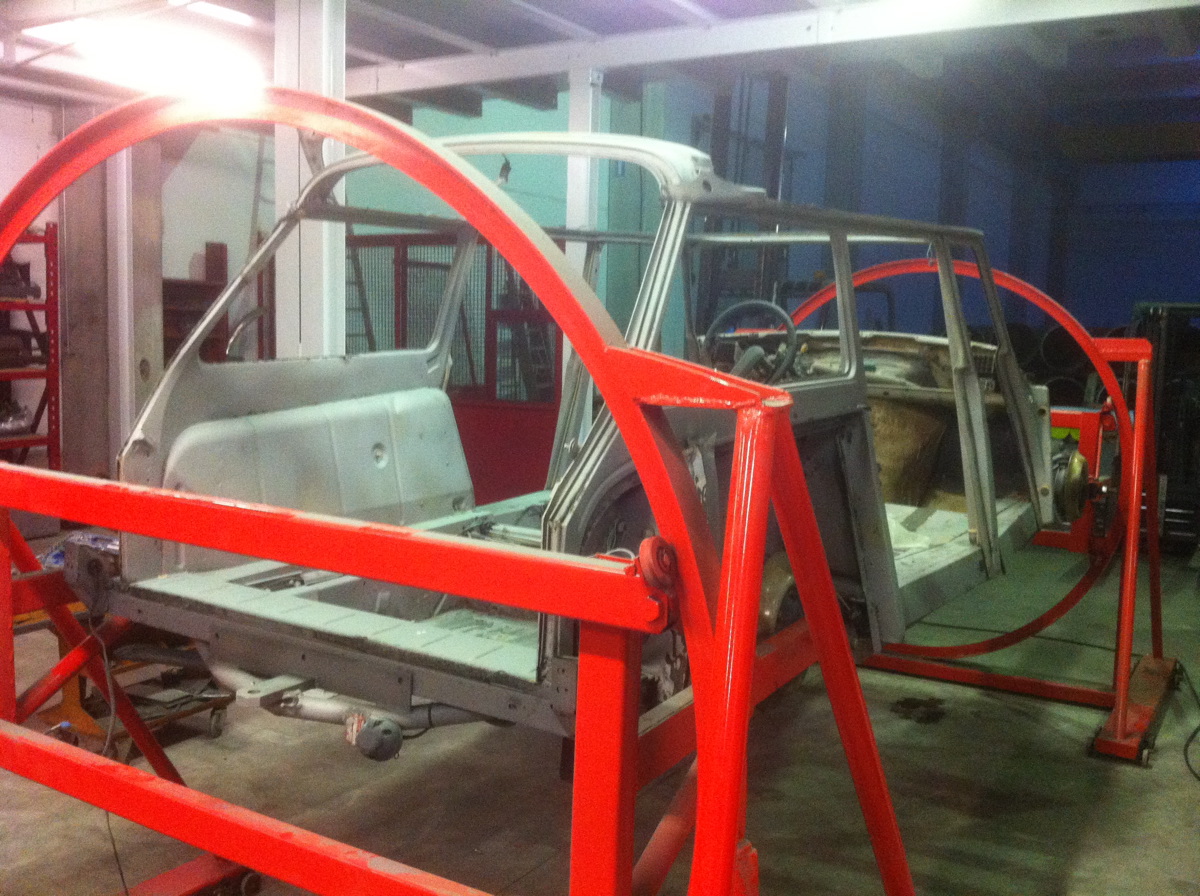

Posizioniamo il telaio sul cavalletto ed iniziamo i lavori di lattoneria .



Dopo una lunga pausa possimo riprendere in mano questo telaio ed iniziare a risanarlo .



Iniziamo a tagliare , eliminare tutto quello che e' marcio e riposizionare i nuovi lamierati .







Le parti piu' corrose sono i longheroni laterali e l'interno dell'abitacolo in prossimita' dei longheroni .





A questo punto proseguiamo con la sostituzione dei longheroni laterali corrosi dalla ruggine .





Sono solo i due del lato passeggero , gli altri non hanno problemi , qualche piccolo forellino ma non da essere necessaria la sostituzione .

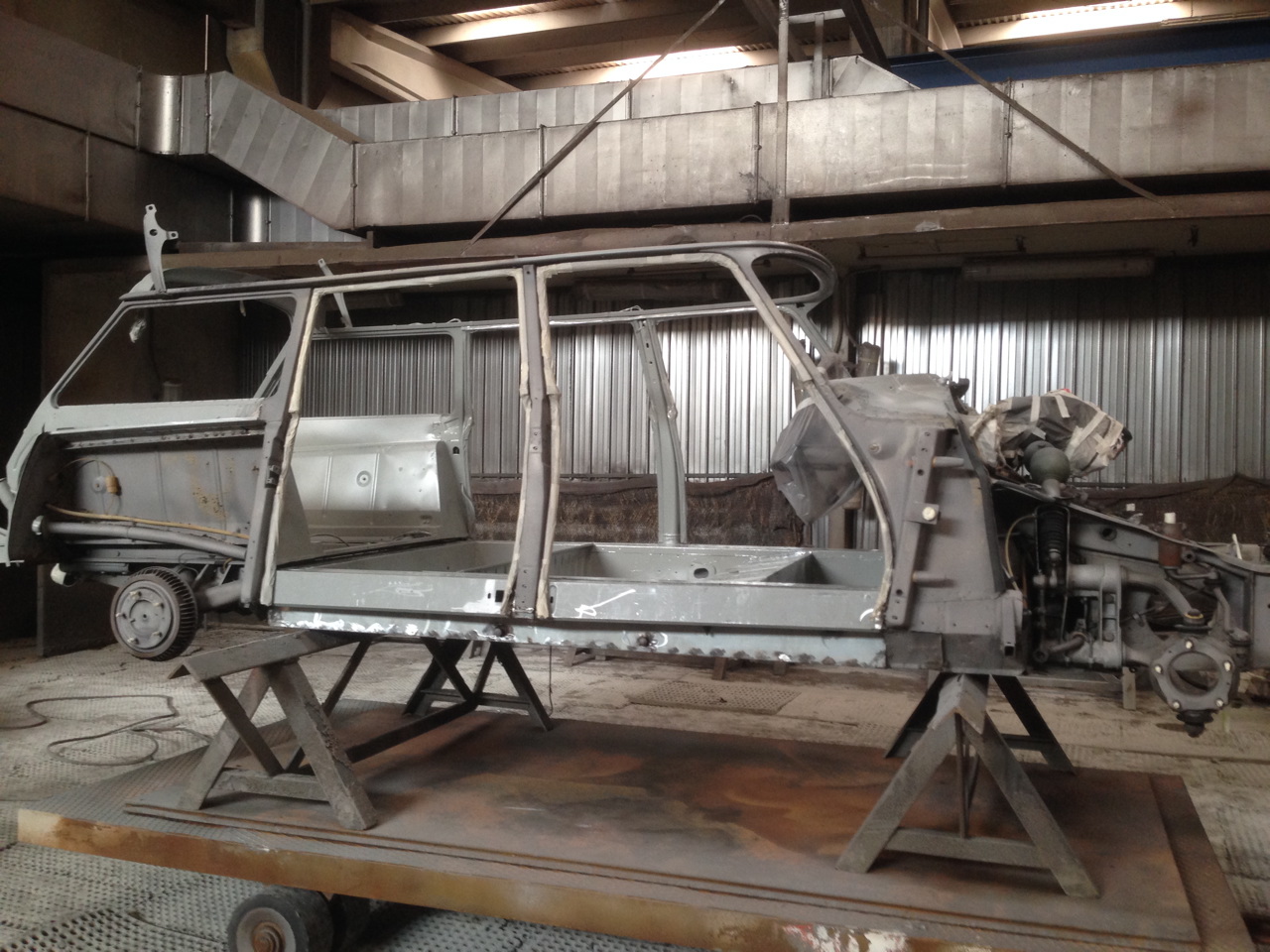

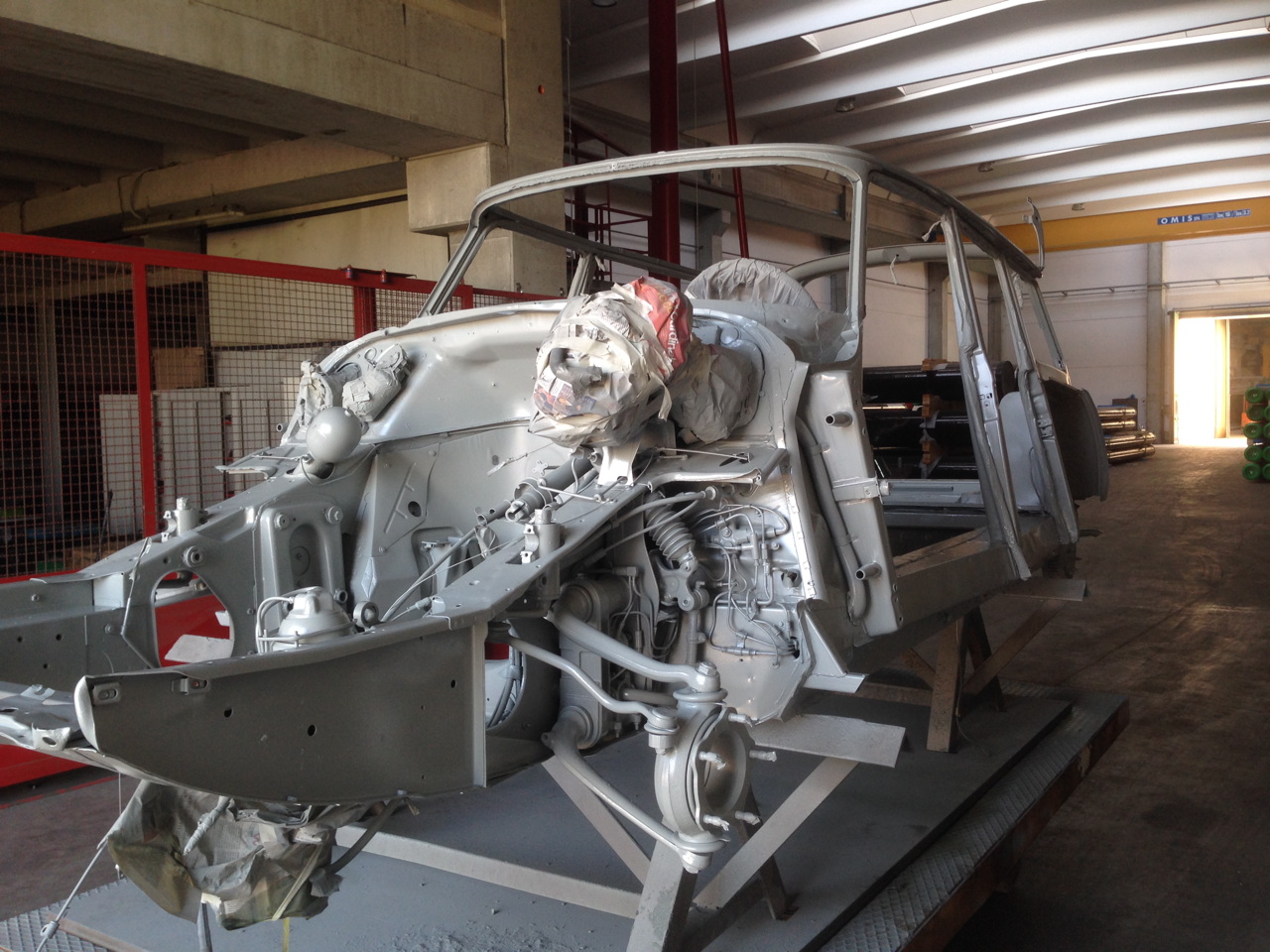

Siamo pronti per iniziare a dare la prima mano di fondo , posizioniamo il telaio su dei cavalletti ed un carrello e lo portiamo incabina dove applicheremo un mastice epossidico ad alta resistenza .









Verniciatura Telaio



Prima di inziare copriamo tutte le guarnizioni i cavi e le parti che non devono essere verniciate





Applicato il fondo possiamo procedere con la sigillatura di tutti i punti di giunzione e di tutt i lamierati che sono stati sostituiti .







Nella parte posteriore dove sono stati sostituite le canaline dei parafanghi e la parte inferiore dove viene montato il vetro e' necessario eseguire una stuccattura con dello stucco metallico .





Una carteggiatura leggera in tutte le zone in vista e siamo pronti per applicare la mano finale il tinta originale Citroen AC 136 .





Applicata la mano di finitura , siamo pronti per passare alla fase successiva : MONTAGGIO e RIVESTIMENTO del telaio .







Meccanica

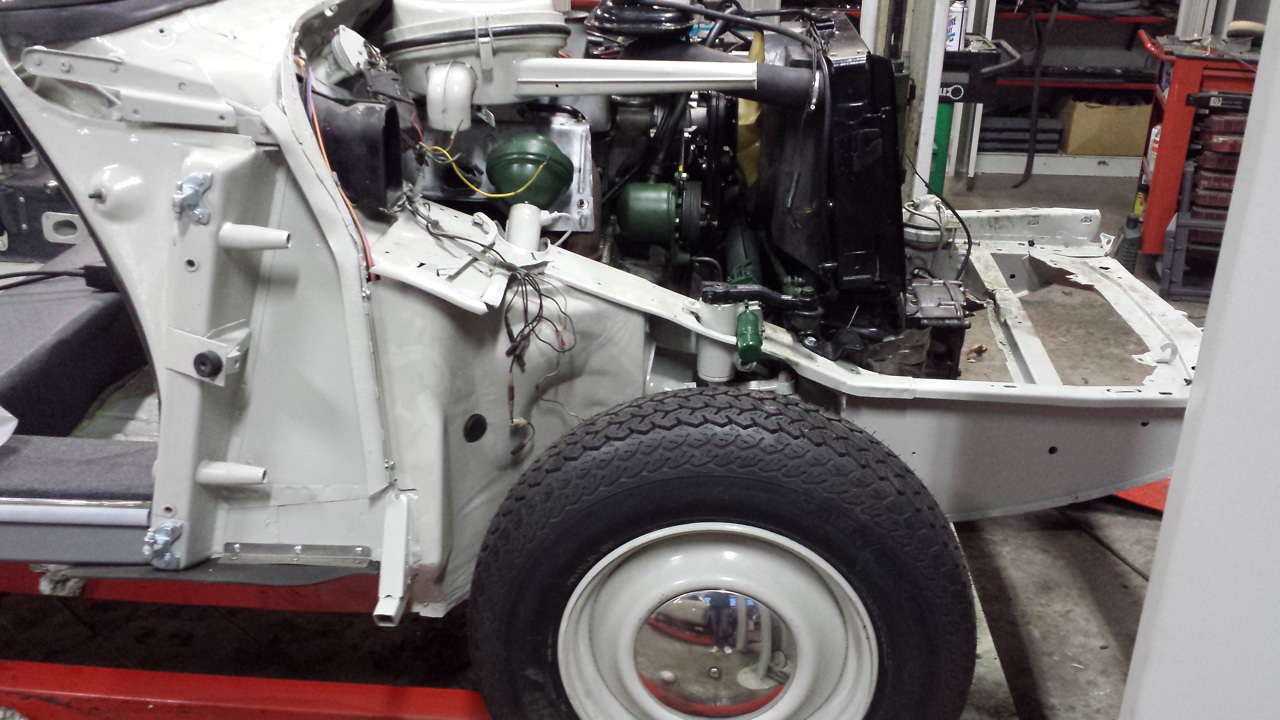

In attesa che la carrozzeria sia terminata , proseguiamo con il montaggio del motore .



Per evitare sorprese in futuro sono stati fatti diversi lavori :

  • Frizione
  • Scatola guida
  • pompa alta pressione
  • pompa acqua
  • sfere sospensione
  • catena distribuzione
  • rettifica pistoni - camice e fascie elastiche
  • rettifica testa
  • correttori d'altezza
  • disgiuntore
  • e tanti altri piccoli lavori per far si che la meccanica sia affidabile .











Rivestimenti interni e Montaggio telaio



Partiamo con i rivestimenti ed il montaggio di tutti i particolari del telaio .

La prima cosa da posizionare sono le varie guarnizioni di tenuta , e le paratie in gomma sul telaio .

Successivamente passiamo a i rivestimenti fono assorbenti e ai rivestimenti laterali .

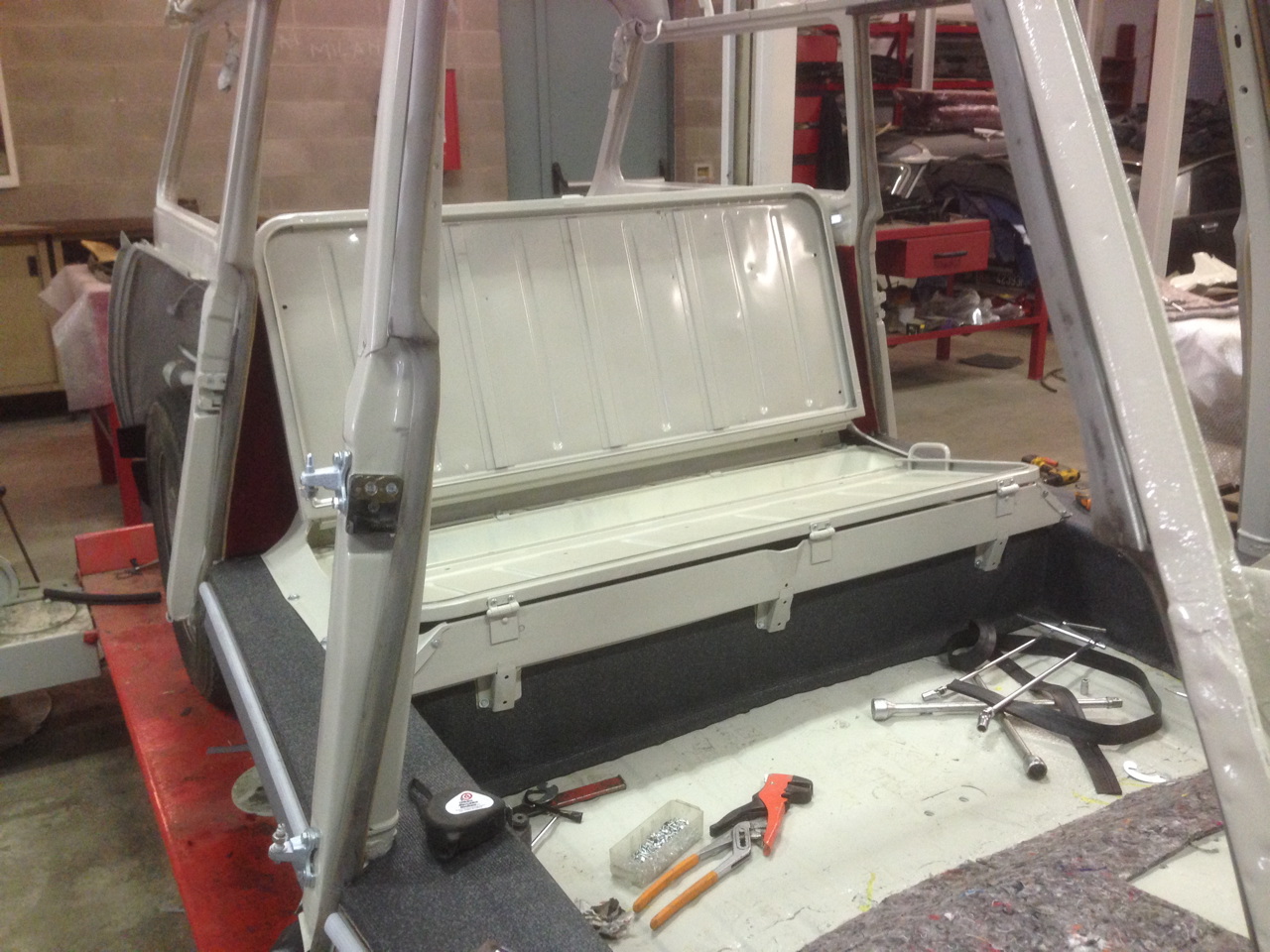

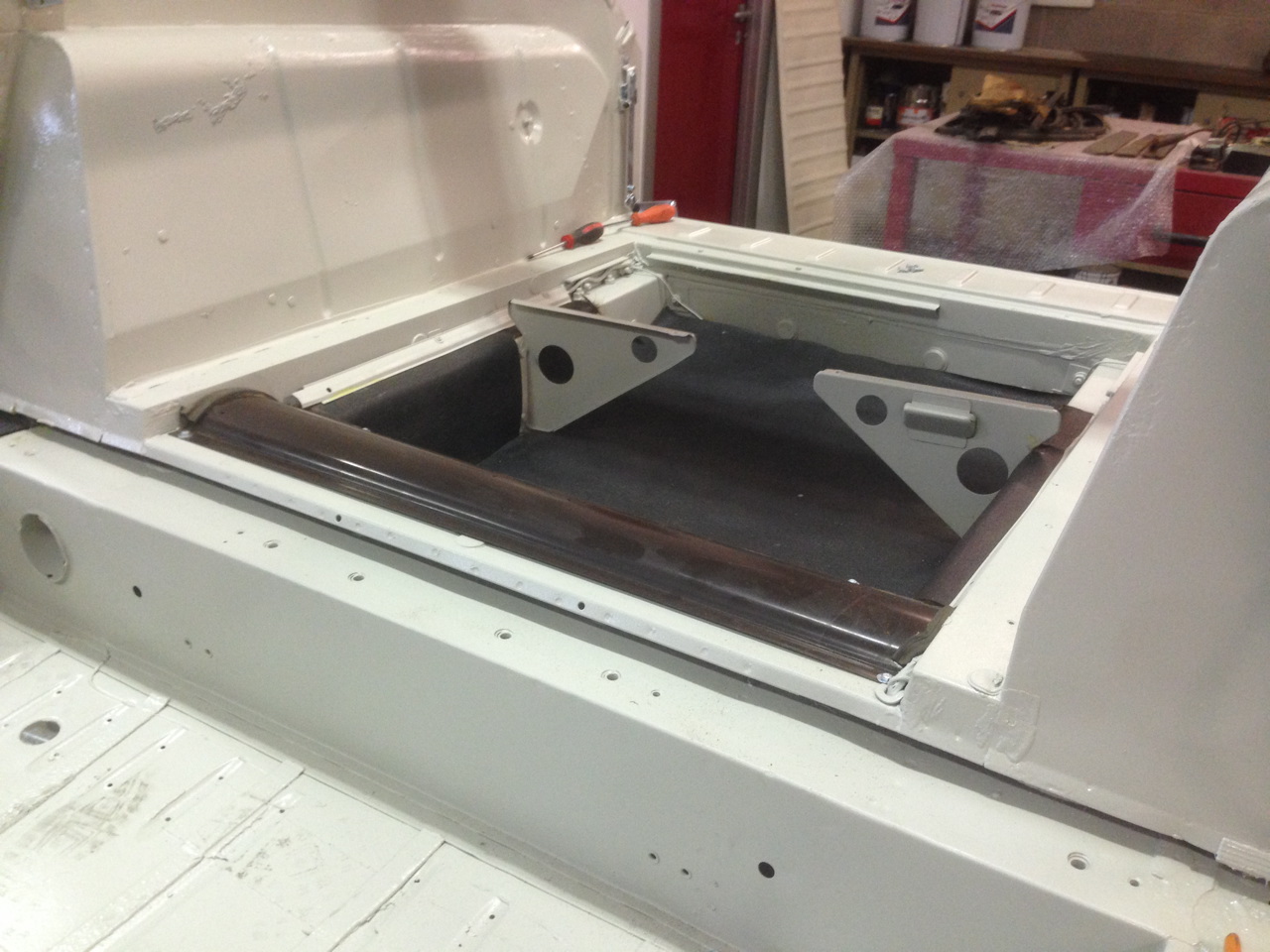

Rivestiamo il fondo del baule , questa e' una break a sette posti , con gli strapuntini posteriori









Finiti i longheroni e gli scaloni laterali possiamo incollare la moquette del baule .



Per il colore scelto su questa DS ho deciso di abbinare la moquette rossa . un colore molto acceso e molto vivo , fa' la sua scena .



Nel frattempo possiamo anche iniziare a montare i componenti della panca posteriore .



A questo punto del restauro le cose da fare sono tante e montarle tutte e' abbastanza impegnativo e lungo .







Il cruscotto , nota dolente in buona parte delle nostre DS , sono quasi tutti tagliati per il montaggio delle autoradio .





Qui ho voluto provare a saldare una lamiera dove c'era il buco , struccare con dello stcco metallico e poi verniciarlo , questa volta con della vernice liquida , in una tinta simile all'originale , il risultato e' ottimo , applichiamo anche tutte le strisce adesive che riproducono la cromatura .



Proseguiamo con il montaggio dei sedili in attesa di ultimare la carrozzeria .



Anche gli interni sono finiti , possiamo proseguire con il montaggio della carrozzeria .



Montaggio carrozzeria

Come per tutti i restauri si parte dal tetto , quello delle break e' un po' piu' impegnativo delle berline , piu' grosso , piu' pesante e poi ha il portapacchi da lucidare e rimontare . Le guarnizioni vengono sostituite con quelle nuove che si trovano oggi in commercio .



Con questo gancio traino c'erano due opzioni , la prima era quella di tagliare in modo spudorato il paraurti per aprire il portellone oppure , la seconda , tagliare leggermente la lama inferiore , lasciare il paraurti intero e non aprire il portellone .





Esteticamente il paraurti tagliato a meta' non mi piace , quindi opto per la seconda soluzione .





L'allinemento e' ottimo , si deve giocare un po' con le cerniere e con i vari spessori , ma il risultato ti ripaga di tutte le fatiche .

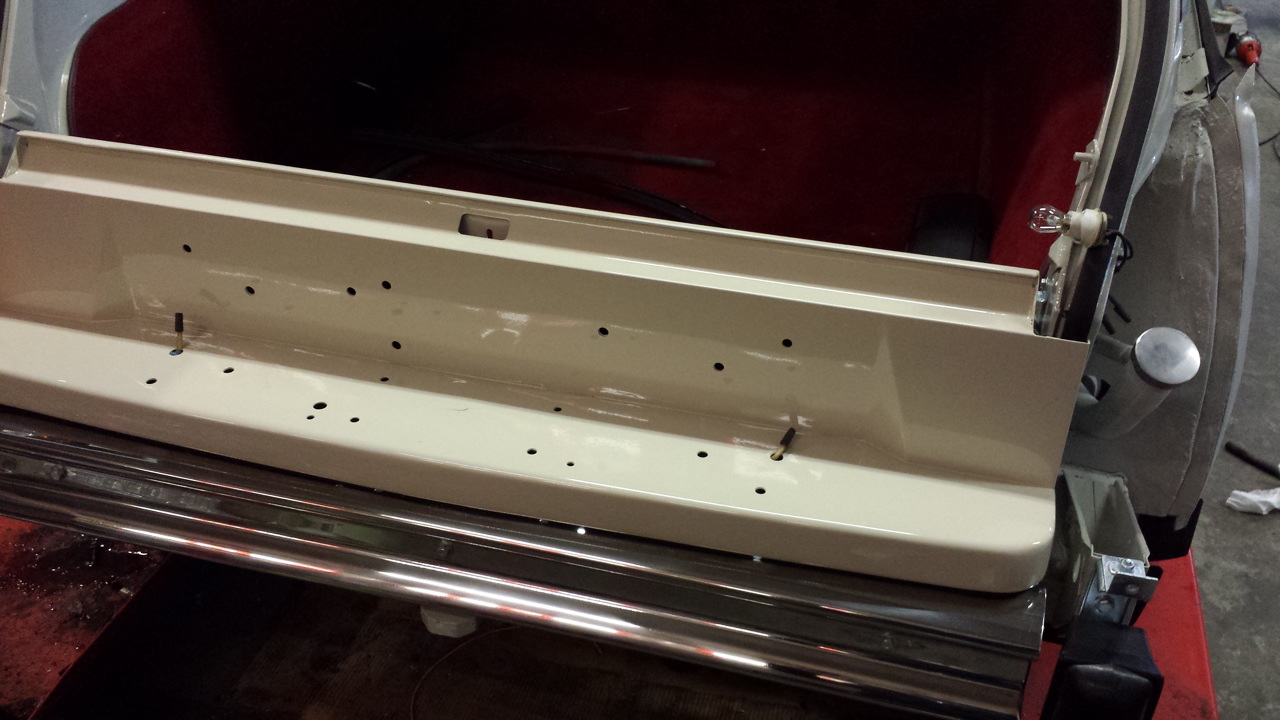

Nel frattempo montiamo anche le targhe posteriori , essendo una break c'e' la possibilita di metterla doppia nel caso in cui si dovesse viaggiare con il portellone aperto la targa sarebbe comunque visibile .

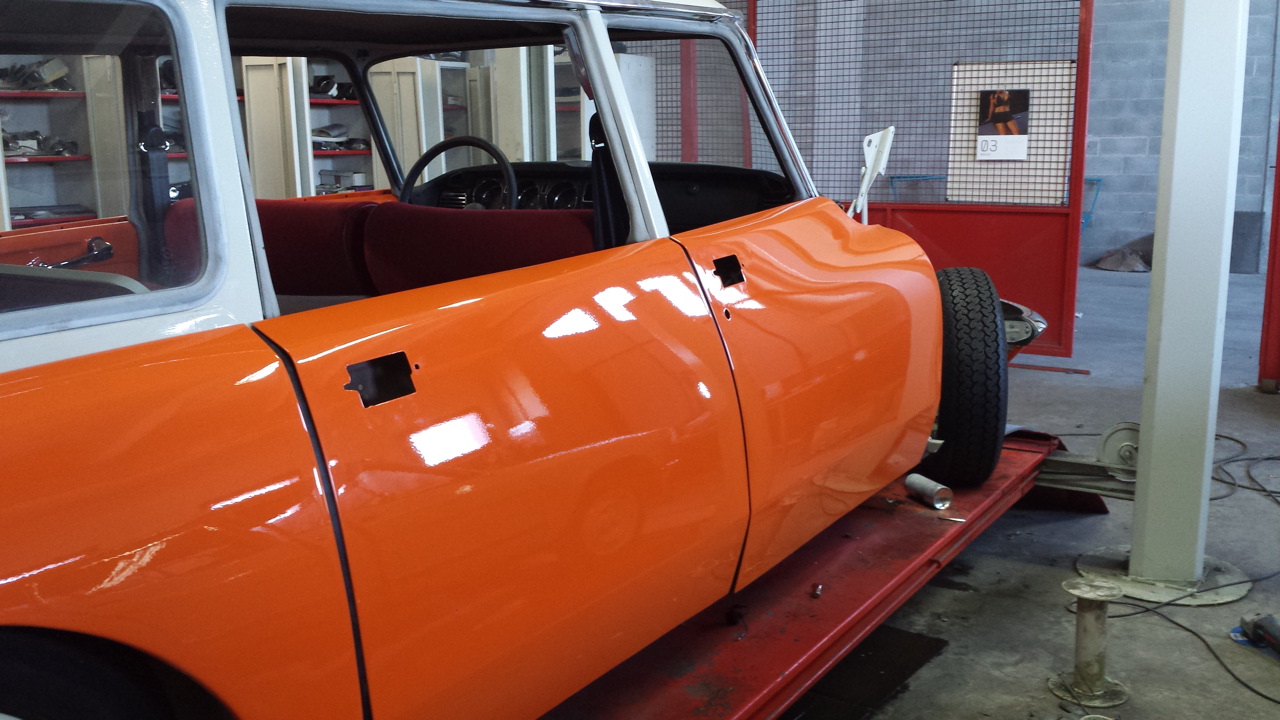

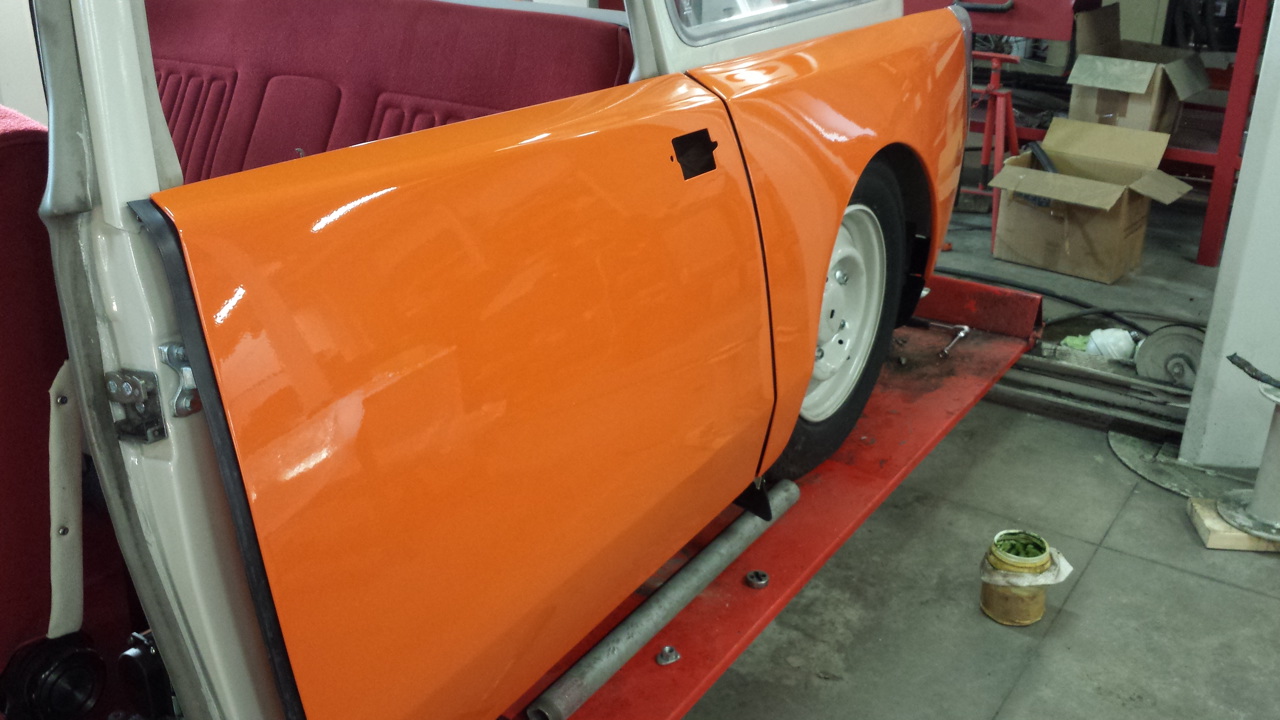

Montato il portellone possiamo proseguire con l'altra fiancata :

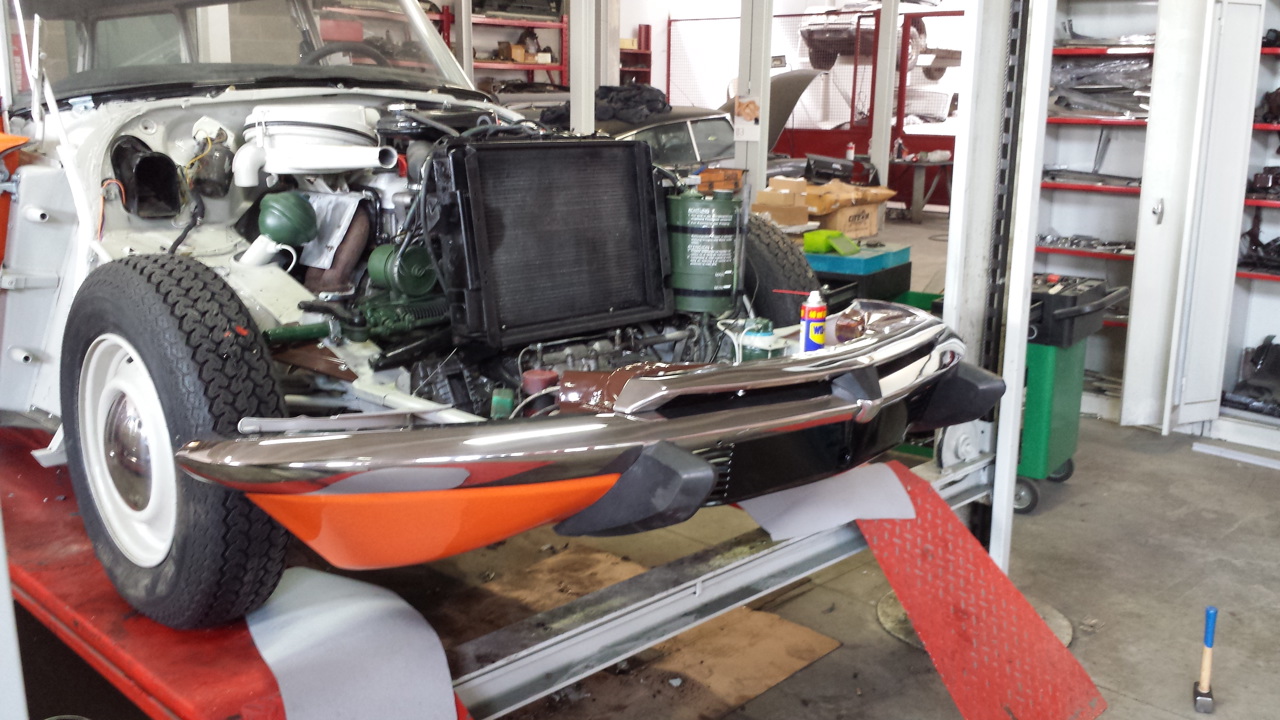

A questo punto iniziamo a montare il vascone anteriore posizionandolo in modo corretto per poi montare il musetto , portatarga , e successivamente il paraurti :





Terminato il montaggio del vascone e del paraurti possiamo iniziare a montare i parafanghi anteriori . Nelle bifaro l'operazione e' un po' piu' lunga , ci sono tutte le vasche dei fanali da preparare e da assemblare .









La DS comincia a prendere forma , siamo a buon punto , i risultati iniziano a vedersi .



Montato il cofano dobbiamo regolare l'allineamento giocando sulle cerniere e sui parafanghi in modo tale da ottenere un allineamento perfetto .

Vista cosi' non fa impazzire , il cofano nero stacca moltissimo dal resto della carrozzeria , ma con le strisce e gli adesivi credo che il risultato finale sara' ottimo .



Applichiamo le strisce laterali e quelle sul cofano , lavoretto abbastanza impegnativo per ottenere un buon risultato .........





Posizioniamo l'adesivo del cofano , prendiamo le misure per centrarlo e poi attacchiamolo facendo molta attenzione a non lasciare delle bolle .



Per evitare il formarsi delle bolle ci aiutiamo con una spatola speciale e con aria calda . Vengono montati nel frattempo i profili a mezza porta , naturalmente nuovi .frattempo i profili a mezza porta , naturalmente nuovi .



Fatto questo possiamo applicare il profilino nero sotto la fascia in alluminio per ottenere una linea perfetta ed una continuazione con il nero del cofano e successivamente le scritte sulle fiancate .













Atto finale
